Modül 11.16 Vacuum / Pneumatic

 11.16 Vacuum / Pneumatic

1.       Vacuum sistem üniteleri hangileridir ?

a)      ADI

b)      HSI

c)       Turn indicator

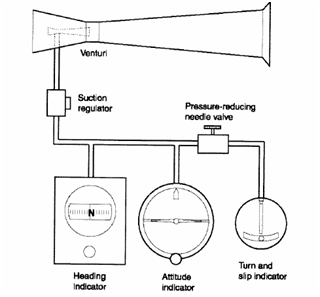

2.       Venturi tube sisteminde attidue indicator un operate olması için dış basıncç?

a)      6 hginch

b)      4 hging

c)       2 hginc

3.        Turn and slip indicator un venturi tube sisteminde çalışması için gerekli dış basınç ?

a)      6 Hginch

b)      4 Hginch

c)       2 Hginch

4.       Venturi tube sistemi kaç ft e kadar uçan uçaklar için uygulanır ?

a)      14 000 ft

b)      16 000 ft

c)       18 000 ft

5.       Wet type vacuum sistemini anlataınız ?

a)      Göstergelerin havayı alabilmesi için gerekli irtifayı kazanana kadar bu pompa ile suction sağlanır yağ sisteme gitmesin diye de yağ seperator vardır. Suction realeif valf göstergeye doğru basıncın gitmesini sağlar.

6.       Dry air pompa sisteminde extra yağlamaya ihtiyaç var mıdır ?

a)      Evet

b)      Hayır yoktur karbon kanatçık karbon case içinde döner

c)       1ayda bir

7.       Pressure driven instrumen sistemin farkı nedir ?

a)      Hava instrumenttan gelmez instrumant a gider

b)      Hava instrumenttan gelir atmosfere gider

c)       Farkı yoktur

Aşağıda verilen resimde pressure driven instrumen sistem görülmektedir burda olay diğer yöntemlerde vacuum yapılırken burada hava basınçlandırılır ilgili göstergelere gönderilir. Eğer iki motordan biri fail olur ise manifold check valf sağlam olanı sisteme gönderir pressure regulator fazla olan havayı atar.

8.       HP pnömatik sistemde kaçak tespiti ?

a)      Hidrolik sistemine göre kolaydır

b)      Hidrolik sistemnie göre zordur

c)       Aynıdır

9.       HP pnömatik sistemde olan pressure regulator sistemde kaçak var ise veya sistem kullanılıyor iken

a)      Kapalıdır

b)      Her zaman açıktır

c)       18 000 ft üzeri açıktır

10.   Oil ve water trap ne işe yarar ?

a)      Sistem kullanılıyor iken yağ veya çökelti girmesini önler

b)      Suyu atmosfere atar

c)       Yağı ayrıştırıp sisteme geri kazandırır

11.   Dhedrator ne iş yapar ?

a)      Suyu ayrıştırır

b)      Yağı ayrıştırır

c)       Sisemin nemden dolayı donup arıza yapmasını önler

12.   Dhedrator nasıl nem alır ?

a)      Merkez kaç kuvveti ile

b)      Alumina sayesinde ,

c)       Bakır sayesinde

13.   Storage bottle görevi ?

a)      Acil durumlarda iniş için dikme açar flap indirir ve fren yaptırır

b)      Sistem basıncı düşerse acil olarak flap vs açar

c)       Yangın durumunda patlar yangını söndürür

Pressure Regulator sistemde kullanım var ise veya kaçak olmuş ise ball valf hattı kapatır taki pipe line tekrar basınçalanana kadar

Bazı sistemler storage bottle da olan basınçtan daha düşük basınç değerinde çalışır bunun için basınç dürücü valf vardır. Gelen high pressure havası bell crunk a etki eder bellow şişer low pressure sisteme hava gider

                Pressure maintaing valf görevi ise hayati yerlere basıncın sürekli gelmesini sağlar örn essential bir yer ile başka bir sistem çalışıyor ise essential basıncı sağlanırsa diğer sisteme hava verir.

14.   Pnömatik sistem actuatorleri genelde nasıldır ?

a)      Linear

b)      Rotary

c)       Circumferantial

15.   Low pressure check valfe ne yapar ?

a)      Engine low stage compresöre hava geri dönmesini önler

b)      APU air supply ı kapatır

c)       HP e yeterli hava sağlar

16.   Hangisi motor bleed control sistemi adı değildir ?

a)      PSC ( pneumatic sistem controller )

b)      BMC (Bleed monitoring computer )

c)       BCU ( Bleed control unit )

17.   Hangi durumlarda HPV kapanır ?

a)      HP basıncı 100 psi geçerse

b)      LP kademesi 36 psi geçerse

c)       PRV kapanır ise

18.   HPV basınç göndermeye kaç PSI ile başlar ?

a)      8

b)      16

c)       24

19.   PRV basınç ayarı nasıldır ?

a)      44 PSI ve TLT kontrollü

b)      36 PSI TLT kontrollü

c)       55 PSI TLT kontrollü

20.   PRV çıkışı kaç olduğunda PRV kapanır ?

a)      > 235 º C

b)      >235 º F

c)       > 435 ºF

21.   OPV ( Over Pressure Valf ) kapanmaya kaç PSI da başlar ?

a)      85

b)      75

c)       35

22.   Over pressure valf basınç değeri kaç olunca tamamen kapanır ?

a)      85

b)      75

c)       35

23.   Over pressure valf basınç değeri kaç olunca tekrar açılır ?

a)      85

b)      75

c)       3

24.   IGV ne iş yapar APU da ?

a)      Yüksek EGT oluşmasını önler

25.   Bleed kontrol sistemi ?

a)      APU kompresönün surge olmasını önler

26.   Kaç ft üzeriAPU hava sağlayamaz

a)      20 000 ft

b)      30 000 ft

c)       15000 ft

27.   IGV anlat  ;

a)      APU Bleed havası load komp inlet guide vane ile kontrol edilir inlet guide vane de IGV actuator ile IGV actuator ise yakıt basıncı ile hareket eder torq motor ile elektriki kontrol edilir  Torq motor u ise ECB kontrol eder

28.   Pnömatik sistem amber lambası ?

a)      PSI > 57 veya

29.   Pnömatik sistem sıcaklık göstergesi

a)      290ºC 5 sn üzeri

b)      270 º C 15 sn üzeri

c)       257º C 55 sn üzeri

d)      150 º C altında
